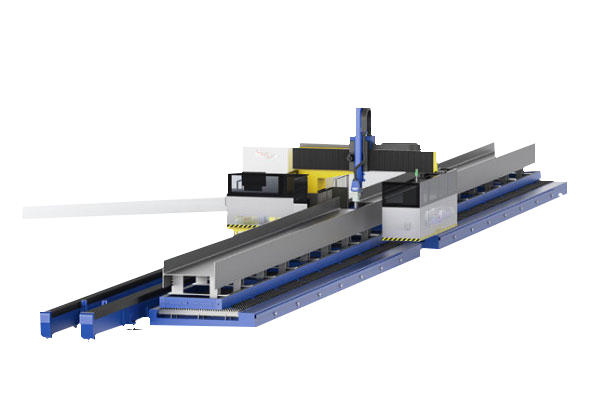

Ｈ型钢激光切割机

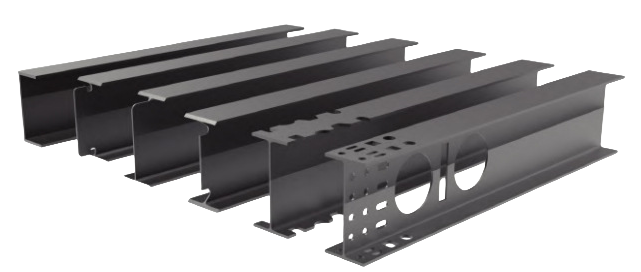

H型钢切断、割孔、开坡口、开锁口、刻字、打标、划线一机完成
采用先进的德国三维五轴数控系统进行二次开发
运用激光测量传感器精确测量
采用双工位设计，一边切割别一边上料，24小时可以不停机运行；
自动寻料对中，省去人工因找原点而消耗的大量时间；
可一键切割，修改尺寸参数后可立即切割，速度飞快；
一机多用，省去传统的人工切割，人工钻孔，人工划线，钻床等诸多繁琐工序；

激光功率：12000Ｗ,20000Ｗ,30000Ｗ

    • 技术参数(Technical parameters)

      设备特点(Equipment Characteristics)：

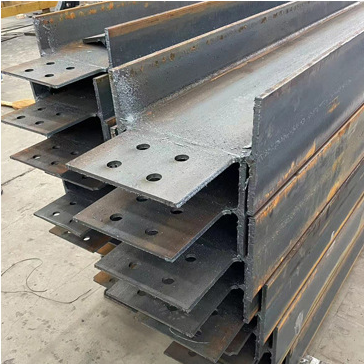

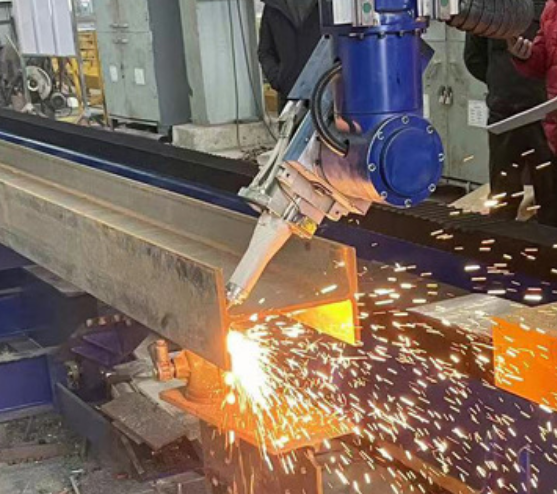

      H型钢切断、割孔、开坡口、开锁口、刻字、打标、划线一机完成；

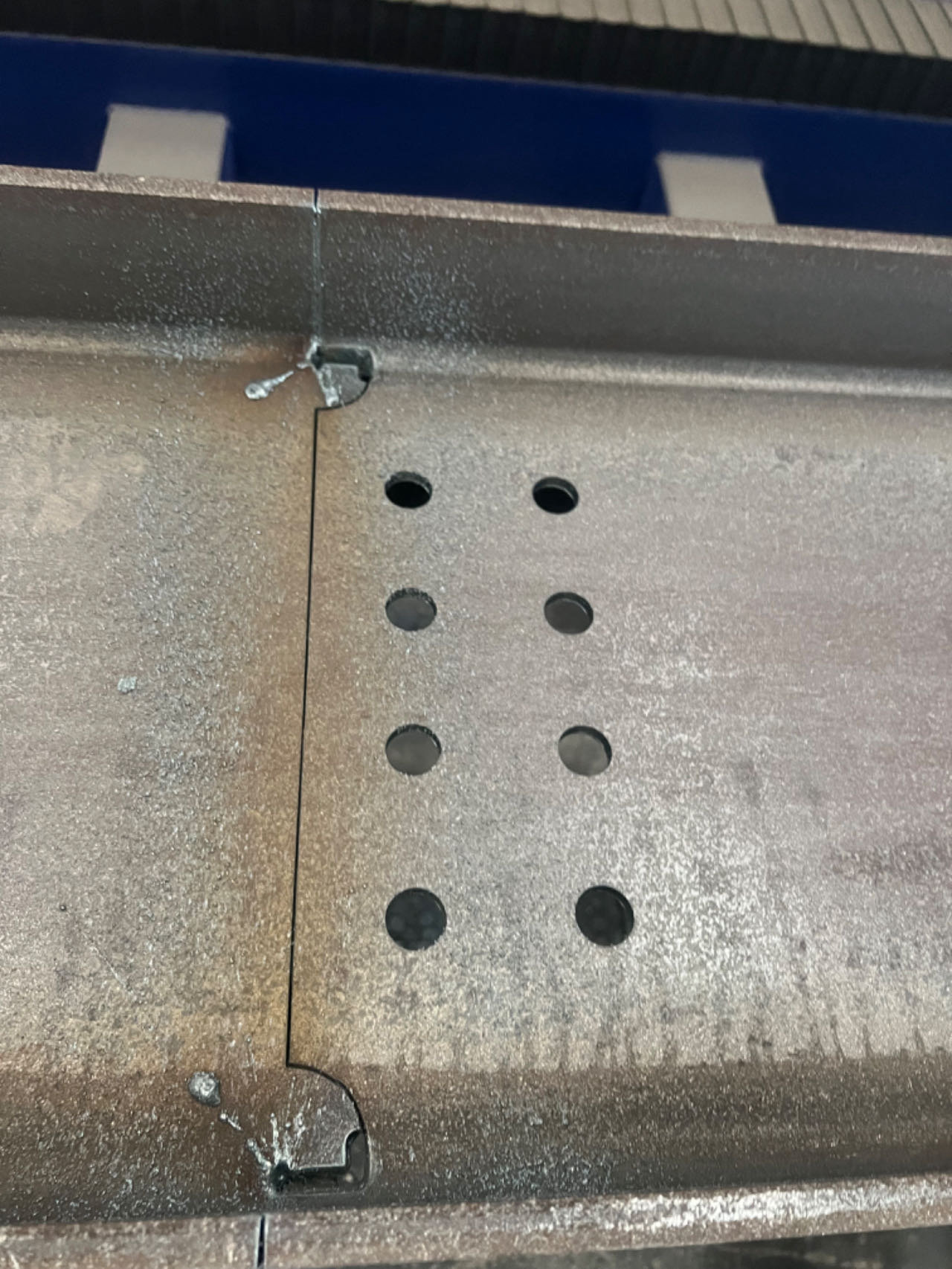

      具备精细孔切割工艺；
      支持各种焊接节点（斜接、Z型接、凸型接）切割工艺；
      支持TEKLA、Solidworks、犀牛等三维建模数据文件批量导入一键切割。
      型钢切割范围
      高度B≤450mm
      宽度H≤1000mm
      长度L≤26000mm(按需定制)
      激光器功率
      12kw/20kw/30kw
      X轴行程

      2600m
      Y轴行程

      		1750mm
      Z轴行程

      		910mm
      A轴行程(旋转轴)
      ±90°
      C轴行程(旋转轴)
      ±90°
      U轴行程(调高度)
      0-50mm
      X/Y/Z最大定位速度
      30m/min
      X/Y/X定位精度
      ≤0.1 mm
      切割精度
      ≤0.5 mm







    • 注：工作幅面可根据客户要求而定制(Customizable Working Format)
      型钢切割范围
      高度B≤450mm
      宽度H≤1000mm
      长度L≤26000mm(按需定制)
      激光器功率
      12kw/20kw/30kw
      X轴行程

      2600m
      Y轴行程

      		1750mm
      Z轴行程

      		910mm
      A轴行程(旋转轴)
      ±90°
      C轴行程(旋转轴)
      ±90°
      U轴行程(调高度)
      0-50mm
      X/Y/Z最大定位速度
      30m/min
      X/Y/X定位精度
      ≤0.1 mm
      切割精度
      ≤0.5 mm
